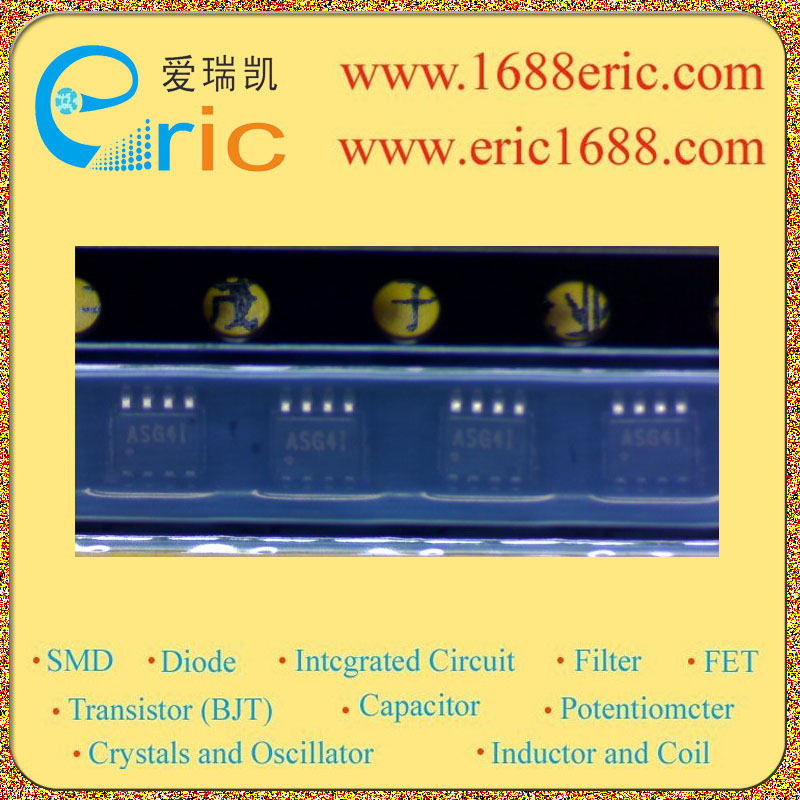

AAT3110IJS-5.0-T1 ASG 的参数 |
| 功能
Type |
切换式电容器（充电泵），倍增器 Switched Capacitor (Charge Pump), Doubler |
| 工作电压
Voltage - Supply |
2.7V ~ 5V |
| 输出电压
Out Voltage |
5V |
| 输出电流
Output Current |
100mA/0.1A |
| 效率
Efficiency(%) |
83% |
| 震荡频率
Oscillation Frequency |
750kHz |
| Description & Applications |
FEATURES ? MicroPower? Regulated Charge Pump ? Step-up type voltage converter ? Input Range ? AAT3110-5: 2.7V to 5V ? AAT3110-3.3: 2.3V to 3.3V ? MicroPower consumption: 13μA ? 5V, 3.3V Regulated ±4% output ? 5V Output Current ? 100mA with VIN ≥ 3.0V ? 50mA with VIN ≥ 2.7V ? 3.3V Output Current ? 150mA with VIN ≥ 2.7V ? 100mA with VIN ≥ 2.3V ? High Frequency 750 kHz operation ? Shutdown mode draws less than 1μA ? Short-circuit/over-temperature protection ? 2kV ESD Rating ? SC70JW-8 or SOT23-6 package Applications ? Cellular Phones ? Portable Communication Devices ? Handheld Electronics ? Digital Cameras ? PDAs ? Battery Back Up Supplies ? LED/Display Back Light Driver |
| 描述与应用 |
特点 ?微?稳压电荷泵 ?升压型电压转换器 ?输入范围 AAT3110-5：2.7V至5V AAT3110-3.3：2.3V至3.3V ?功率消耗：13μA ?5V，3.3V稳压±4％的输出 ?5V输出电流 ?100毫安VIN≥3.0V ?50毫安VIN≥2.7V ?3.3V输出电流 ?150毫安VIN≥2.7V ?100毫安VIN≥2.3V ?高频率750 kHz的工作频率 ?关断模式下电流消耗低于1μA ?Short-circuit/over-temperature保护 ?2kV的ESD额定值 ?SC70JW-8或SOT23-6封装 应用 ?蜂窝电话 ?便携式通信设备 ?手持式电子 ?数码相机 ?掌上电脑 ?电源后备电池 ?LED/显示背光驱动 |
