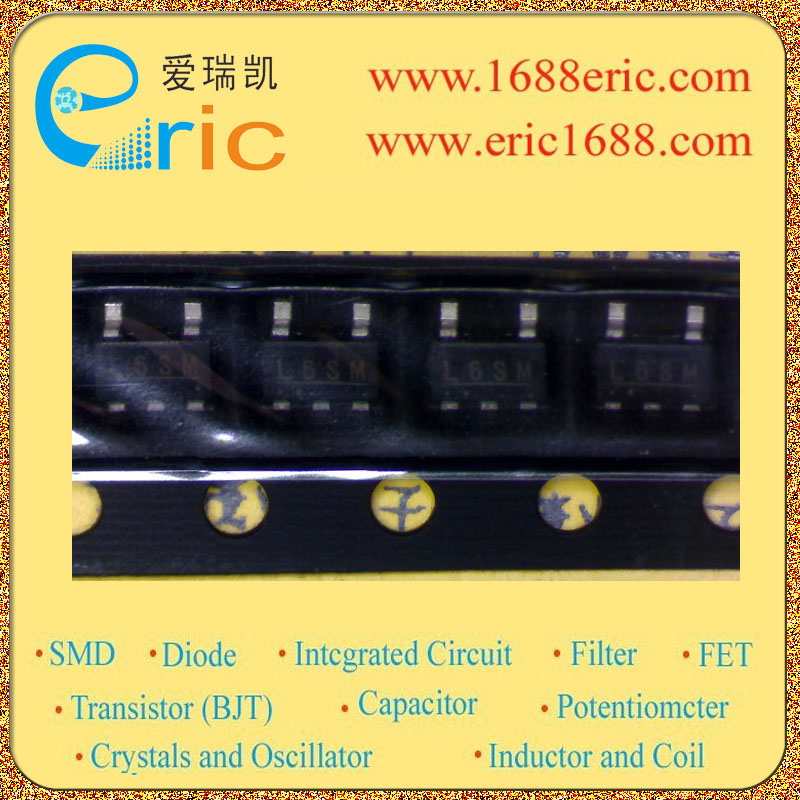

S-1112B33MC L6S 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
0.3~7V |
| 输出电压VOUT
Voltage - Output |
3.3V |
| 输出电流Io
Current - Output |
100mA/0.1A |
| 最大压降VDO
Voltage - Dropout |
190mV/0.19V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
HIGH RIPPLE-REJECTION AND LOW DROPOUT CMOS VOLTAGE REGULATOR ;?Output voltage: 1.5 V to 5.5 V, selectable in 0.1 V steps. ?High-accuracy output voltage: ±1.0% ?Low dropout voltage: 200 mV typ. (3.0 V output product, IOUT = 100 mA) ?Low current consumption: During operation: 35 μA typ., 65 μA max. During shutdown: 0.1 μA typ., 1.0 μA max. ?High peak current capability: 150 mA output is possible (@ VIN ≥ VOUT(S) + 1.0 V) *1 ?Built-in ON/OFF circuit: Ensures long battery life. ?High ripple rejection: 70 dB typ. (@ 1.0 kHz) ?Built-in overcurrent protector: Overcurrent of output transistor can be restricted. ? Power supply for battery-powered devices ? Power supply for personal communication devices ? Power supply for home electric/electronic appliances ? Power supply for cellular phones |
| 描述与应用 |
高纹波抑制率低压差 CMOS电压稳压器;?输出电压：1.5 V至5.5 V，0.1 V步骤选择。 ?高输出电压精度：±1.0％ ?低压差电压：200 mV典型。 （3.0 V输出产品，IOUT= 100 mA时） ?低电流消耗：在操作过程中：35μA（典型值），最大为65μA。 休眠时：0.1μA（典型值），1.0μA最大值。 ?高峰值电流容量：150 mA输出是可能的（@ VIN≥VOUT（S）+1.0 V） * 1 ?内置开/关控制电路，确保电池寿命长。 ?高纹波抑制：70 dB（典型值）。 （1.0 kHz时） ?内置过载电流保护：可以限制输出晶体管的过载电流。 ?电源为电池供电设备 ?个人通信设备的电源 ?电源家用电动/电子电器 ?手机电源 |
