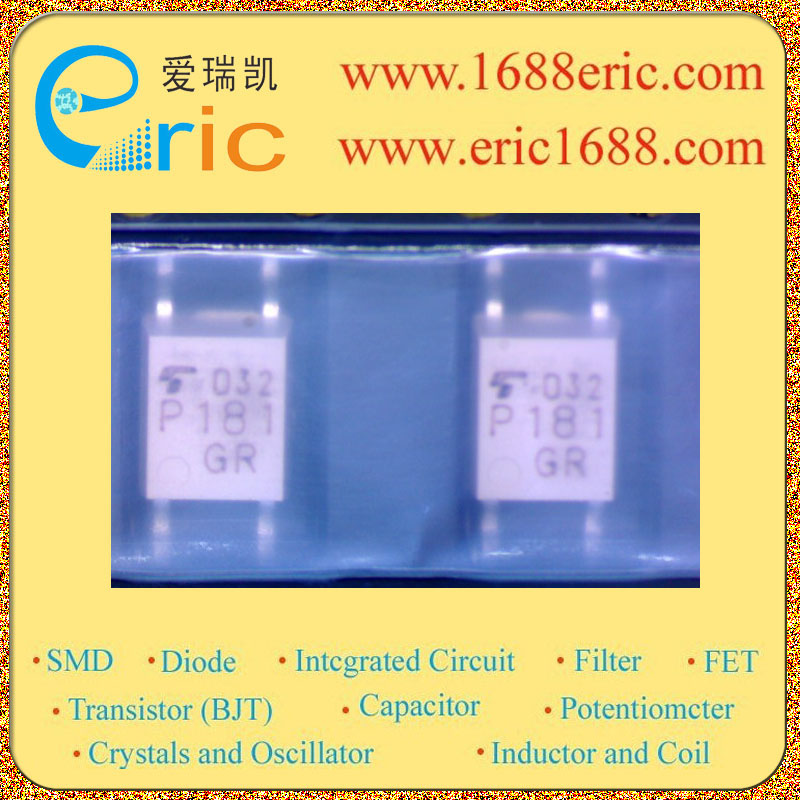

TLP181 8F 的参数 |
| 通道数
Number of Channels |
1 |
| 输入类型
Input Type |
DC |
| 电压 - 隔离
Voltage - Isolation |
3750Vrms |
| 电流传输比（最小值）
Current Transfer Ratio (Min) |
100% @ 5mA |
| 电流传输比（最大值）
Current Transfer Ratio (Max) |
300% @ 5mA |
| 电压 - 输出
Voltage - Output |
80V |
| 电流 - 输出/通道
Current - Output / Channel |
1mA |
| 电流 - DC 正向 (If)
Current - DC Forward (If) |
20mA |
| Vce 饱和值（最大值）
Vce Saturation (Max) |
0.3V |
| 输出类型
Output Type |
晶体管 Transistor |
| Description & Applications |
Features ? TOSHIBA Photocoupler GaAs Ired & Photo?Transistor ? Office Machine Programmable Controllers AC / DC?Input Module Telecommunication ? Collector?emitter voltage: 80V (min.) ? Current transfer ratio: 50% (min.) Rank GB: 100% (min.) ? Isolation voltage: 3750Vrms (min.) ? UL recognized: UL1577, file no. E67349 ? Option (V4) type VDE approved: EN 60747-5-2 satisfied Maximum operating insulation voltage: 565VPK Highest permissible over voltage: 6000VPK ? BSI approved: BS EN60065:2002, certificate no.8285 BS EN60950-1:2002, certificate no.8286 |
| 描述与应用 |
特点 ?东芝光耦合器砷化镓IRED光电晶体管 ?办公机可编程控制器AC/ DC输入模块电信 ?集电极 - 发射极电压：80V（最小值） ?电流传输率：50％（最小） ??排名GB：100％（最小） ?隔离电压：3750Vrms通道（最小值） ?UL承认：UL1577，档案编号。 E67349 ?股权（V4）类型VDE批准：EN60747-5-2满意 最大工作绝缘电压：565VPK 最高允许过电压：6000VPK ?BSI认证：BS EN60065：2002，证书no.8285 ?BS EN60950-1：2002，证书no.8286 |
