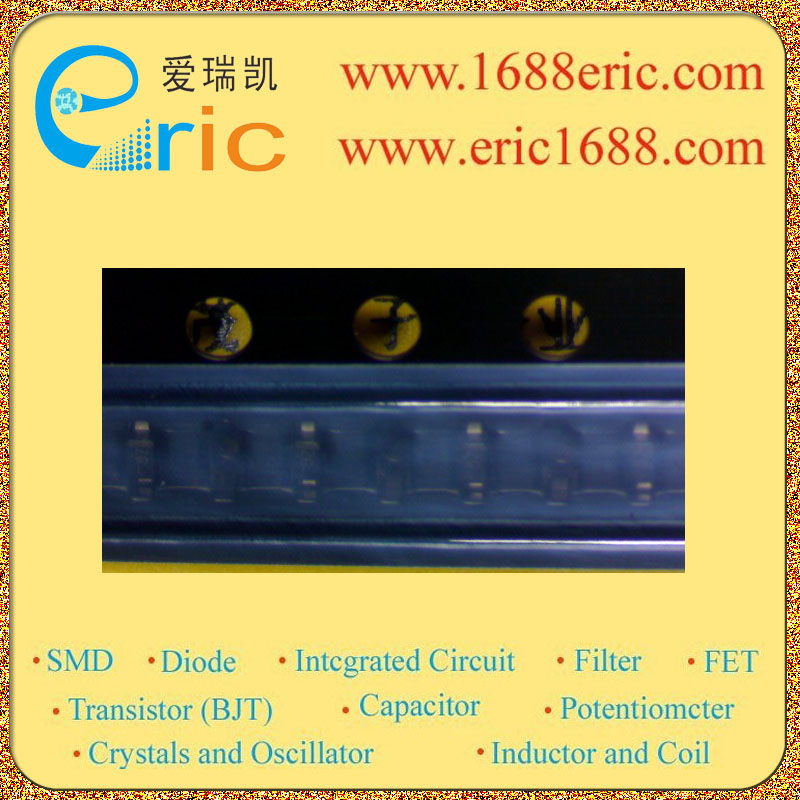

ESD5Z6.0T1G Z6 的参数 |
| 极性
Polarization |
单向 Unidirectional |
| 反向关断电压/工作电压VRWM
Reverse Standoff Voltage |
6.0V |
| 反向击穿电压VBR
Breakdown Voltage |
6.8V |
| 峰值脉冲耗散功率PPPM
Peak Pulse Power Dissipation |
181W |
| 峰值脉冲电流IPPm
Peak Forward Surge Current |
8.8A |
| 额定耗散功率Pd
Power dissipation |
0.2W/200mW |
| Description & Applications |
Transient Voltage Suppressors Micro?Packaged Diodes for ESD Protection；Specification Features ? Small Body Outline Dimensions:0.047″ x 0.032″(1.20 mm x 0.80 mm) ? Low Body Height: 0.028″ (0.7 mm) ? Stand?off Voltage: 2.5 V ? 12 V ? Peak Power up to 240 Watts @ 8 x 20 s Pulse ? Low Leakage ? Response Time is Typically < 1 ns ? ESD Rating of Class 3 (> 16 kV) per Human Body Model ? IEC61000?4?2 Level 4 ESD Protection ? IEC61000?4?4 Level 4 EFT Protection ? Pb?Free Packages are Available |
| 描述与应用 |
瞬态电压 抑制器 微型封装的ESD保护二极管;规格特性 ?小体外形尺寸：0.047“×0.032”（1.20毫米x0.80毫米） ?低身高：0.028“（0.7毫米） ?反向关断电压：2.5 V - 12 V ?峰值功率高达240瓦@8×20？s脉冲 ?低漏 ?响应时间通常小于1 ns ?每人体模型ESD额定值的3类（16千伏） ?IEC61000-4-24级ESD保护 ?IEC61000-4-4等级4 EFT保护 ?无铅包可用 |
