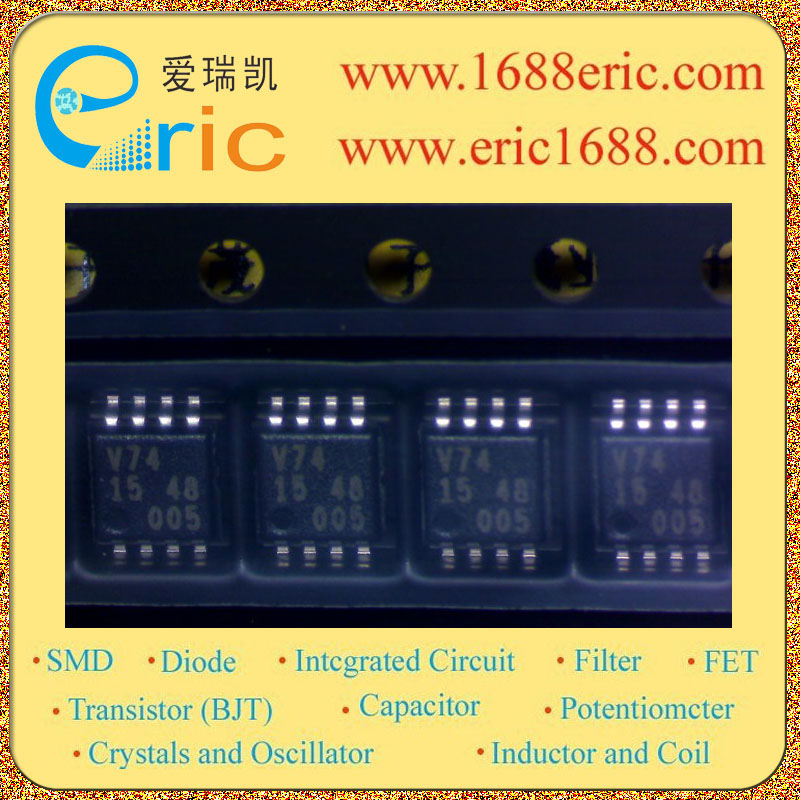

74LVC2G74DP V74 的参数 |
| 功能
Function |
设置（预设）和复位 Set(Preset) and Reset |
| 类型
Type |
D型 D-Type |
| 输出类型
Output Type |
差分 Differential |
| 元件数
Number of Elements |
1 |
| 每元件位数
Number of Bits per Element |
1 |
| 时钟频率
Frequency - Clock |
200MHz |
| 传播延迟时间
Delay Time - Propagation |
2.5ns |
|
正边沿 Positive Edge |
| 触发器类型
Trigger Type |
32mA，32mA |
| 输出高电平，低电平电流
Current - Output High, Low |
1.65 V ~ 5.5 V |
| 电源电压
Voltage - Supply |
Single D-type flip-flop; positive-edge trigger General description The 74LVC1G79 provides a single positive-edge triggered D-type flip-flop. Information on the data input is transferred to the Q-output on the LOW-to-HIGH transition of the clock pulse. The D-input must be stable one set-up time prior to the LOW to HIGH clock transition for predictable operation. Inputs can be driven from either 3.3 V or 5 V devices. This feature allows the use of this device in a mixed 3.3 V and 5 V environment. This device is fully specified for partial power-down applications using IOFF. The IOFF circuitry disables the output, preventing the damaging backflow current through the device when it is powered down. Wide supply voltage range from 1.65 V to 5.5 V High noise immunity Complies with JEDEC standard: JESD8-7 (1.65 V to 1.95 V) JESD8-5 (2.3 V to 2.7 V) JESD8B/JESD36 (2.7 V to 3.6 V) ESD protection: HBM JESD22-A114F exceeds 2000 V MM JESD22-A115-A exceeds 200 V 24 mA output drive (VCC = 3.0 V) CMOS low power consumption Latch-up performance exceeds 250 mA Direct interface with TTL levels Inputs accept voltages up to 5 V Multiple package options Specified from 40 C to +85 C and 40 C to +125 C. |
| Description & Applications |
单D型触发器正边沿触发 一般说明 74LVC1G79提供了一个单一的正边沿触发的D型双稳态多谐振荡器。 在数据输入的信息被转移到Q输出端上的低到高的过渡 的时钟脉冲。 D-输入必须是稳定的一个建立时间之前低到高 时钟转换为可预见的操作。 输入可驱动无论从3.3 V或5 V设备。此功能允许混合3.3 V和5 V环境中使用本设备。 这个装置是完全指定部分断电应用程序使用I关。 IOFF 电路关闭输出，防止破坏回流电流通过设备时，断电。 宽电源电压范围从1.65 V至5.5 V 高抗干扰 符合JEDEC标准： JESD8-7（1.65 V至1.95 V） JESD8-5（2.3 V到2.7 V） JESD8B/JESD36（2.7 V至3.6 V） ESD保护： HBM JESD22-A114F超过2000 V MM JESD22-A115-A超过200 V 24 mA输出驱动器（VCC=3.0 V） CMOS低功耗 闭锁性能超过250 mA 直接接口TTL水平 输入接受高达5 V的电压 多种封装选项 指定从40°C到+85°C和40 C至+125°C。 |
| 描述与应用 |
|
