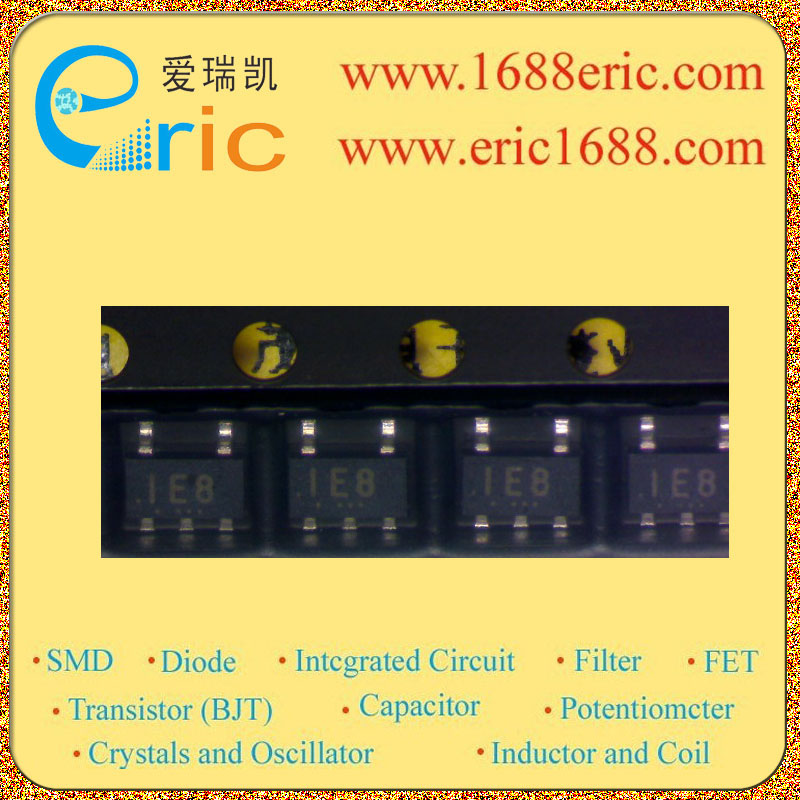

TCR5SB18 1E8 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
6V |
| 输出电压VOUT
Voltage - Output |
1.8V |
| 输出电流Io
Current - Output |
50mA |
| 最大压降VDO
Voltage - Dropout |
150mV/0.15V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
380mW/0.38W |
| Description & Applications |
200 mA CMOS Low-Dropout Regulator (Point Regulator) ?Low quiescent bias current ( IB = 40 μA (typ.) at IOUT = 0 mA ) ? Low stand-by current ( IB(OFF) = 0.1 μA (typ.) at Stand-by mode ) ? Low voltage operation ( VIN (min) = 1.8 V at IOUT = 50 mA ) ? High current output ( IOUT = 200 mA (max) ) ? High ripple rejection ( R.R = 80 dB (typ.) at IOUT = 10 mA, f =1kHz ) ? Low output noise voltage (VNO = 25 μVrms (typ.) at IOUT = 10 mA, 10 Hz ≤ f ≤ 100 kHz) ? Control voltage can be allowed from -0.3 to 5.5 V regardless of VIN voltage ? Overcurrent protection ? Ceramic capacitors can be used ( CIN = 0.1μF, COUT =1.0 μF ) |
| 描述与应用 |
200毫安的CMOS低压差稳压器 ?低静态偏置电流（IB= 40μA（典型值）IOUT= 0毫安） ?低待机电流（IB（关） ?= 0.1μA（典型值）在待机模式） ?低电压工作（VIN（MIN） ?= 1.8 V IOUT= 50 mA时） ?高输出电流（IOUT= 200 mA（最大）） ?高纹波抑制（RR= 80分贝（典型值）IOUT= 10 mA时，F =1kHz时） ?低输出噪声电压（VNO=25μVRMS IOUT = 10毫安，10赫兹（典型值）≤F≤100千赫） ?控制电压可以被允许从-0.3至5.5 V，无论VIN电压 ?过流保护 ?可以使用陶瓷电容（CIN=0.1μF，COUT=1.0μF） |
