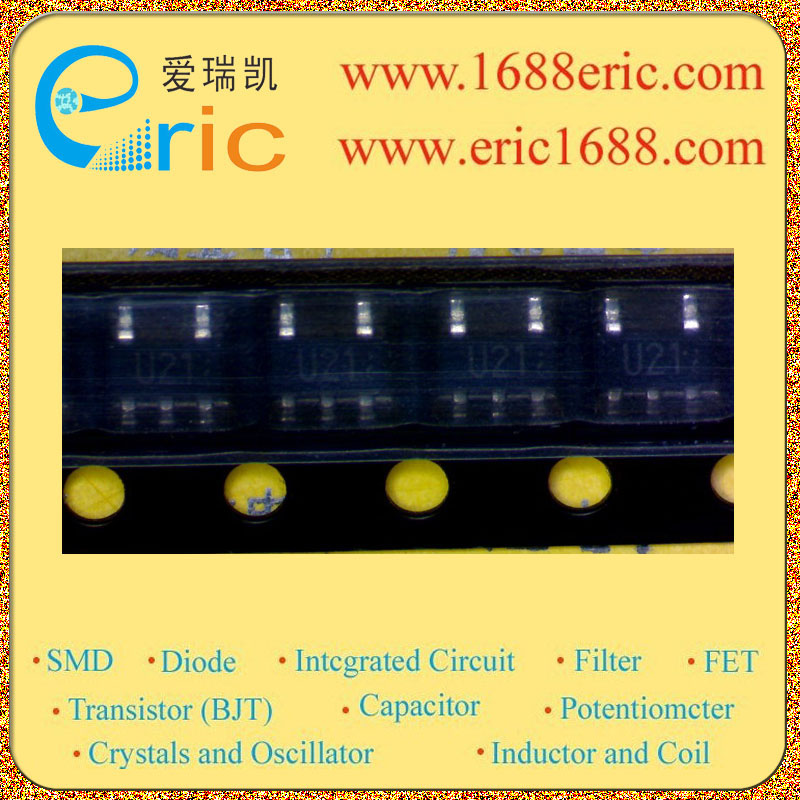

QS5U21 U21 的参数 |
| MOSFET 类型
Type |
P沟道 P-Channel |
| 最大源漏极电压Vds
Drain-Source Voltage |
-20V |
| 最大栅源极电压Vgs(±)
Gate-Source Voltage |
-12V |
| 最大漏极电流Id
Drain Current |
-1.5A |
| 源漏极导通电阻Rds(on)
Drain-Source On-State Resistance |
200m?@ VGS = 4.5V, ID =1.5A |
| 开启电压Vgs（th）
Gate-Source Threshold Voltage |
-0.7~-2.0V |
| DIODE 类型
Type |
肖特基二极管SBD Schottky Barrier Diodes |
| 反向电压Vr
Reverse Voltage |
20V |
| 平均整流电流Io
Average Rectified Current |
1A |
| 最大正向压降VF
Forward Voltage(Vf) |
0.45V@IF=1A |
| 耗散功率Pd
Power Dissipation |
1.25W |
| Description & Applications |
2.5V Drive Pch+SBD MOS FET Features 1) The QS5U21 combines Pch MOS FET with a Schottky barrier diode in a TSMT5 package. 2) Low on-state resistance with fast switching. 3) Low voltage drive(2.5V) 4) Built-in schottky barrier diode has low forward voltage. Applications Load switch, DC / DC conversion |
| 描述与应用 |
2.5V驱动PCH+ SBD MOS FET 特点 1）QS5U21结合了P沟道MOS FET与肖特基势垒二极管在TSMT5包装。 2）低通态电阻与快速切换。 3）低电压驱动（2.5V） 4）内置的肖特基势垒二极管具有低正向电压。 应用 负载开关，DC/ DC转换 |
